基于FPGA的冗余鏈路高速切換解決方案
--北京文展科技有限公司
收藏本文     查看收藏

    隨著以太網技術的不斷演進,以太網逐漸成為各個領域的通信基礎。在實際的網絡中,經常會遇到鏈路或通信設備等發生偶發故障。對網絡通信質量要求較高的一些應用,一般采用雙鏈路的冗余方案進行通信。在雙鏈路冗余方案中,存在著主、備兩條鏈路,正常工作中一般通過主鏈路進行通信。當主鏈路發生故障時,系統會自動切換到備用鏈路繼續工作。







    雙鏈路冗余通信方案目前已經被廣泛采用,市面上通用的雙冗余鏈路網卡一般都是通過鏈路捆綁,由操作系統及協議棧識別故障并做鏈路切換。由于需要軟件去感知硬件的故障并在上層做鏈路切換,所以耗時較長,一般廠家宣稱的主、備鏈路切換時間為90毫秒,即主鏈路發生故障至備用鏈路啟動工作的時間為90毫秒。對于千兆的鏈路而言,90毫秒會丟失幾萬個數據報文,會嚴重影響系統業務的正常運行。同時,由于是軟件處理,難以保證每次鏈路切換的時間都能達到90毫秒。



    為了提高主、備鏈路的切換效率,文展科技推出了WN204高速切換冗余網卡,該網卡基于FPGA設計,采用創新技術,使主、備鏈路的切換時間縮短至1毫秒以內,極大地提高了系統的可靠性。

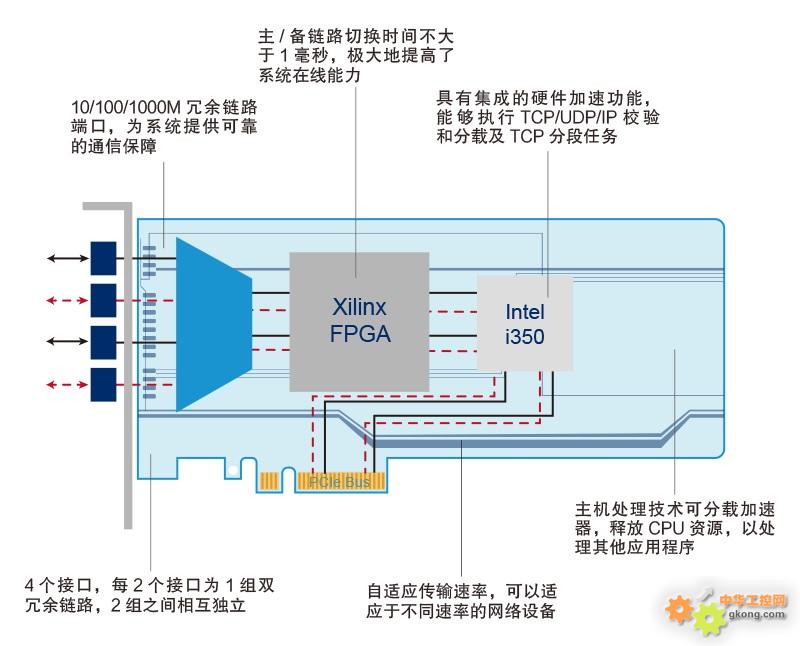

   WN204對外出4個以太網端口,劃分為2組獨立的雙冗余鏈路,每組均為1+1熱備份。當主鏈路發生故障時,板卡會自動切換至備用鏈路,無需主機參與,極大的縮短了切換時間,減少了鏈路切換過程中的丟包數量。該網卡廣泛適用于各種服務器、計算機、工控機及自定義設備等,支持Window及Linux等常見操作系統。網卡與主機之間預留了2路千兆以太網接口,可做數據加密或功能擴展,還可以根據客戶需求做定制化開發。



    WN204的推出,改變了傳統上雙鏈路冗余網卡通過操作系統切換鏈路所產生的高延時及不可控性,極大地提高了網絡系統的可靠性,獲得了廣大客戶的認可。



產品參數

產品型號

WN204

端口類型

4 × RJ45 10/100/1000M自適應

傳輸介質類型

3/4/5類UTP

總線類型

PCI-E Gen2 ×4

主備鏈路數

2組,每組1主+1備

主備鏈路切換時間

≤ 1ms

尺寸

168mm × 91mm

最大功率

15W

工作溫度

0 - 35℃

工作濕度

85%,相對濕度

其他

支持系統Windows Server 2012,Windows   8,Windows Server 2008 R2,Windows 7,Windows Server 2008,Windows Vista,Windows   Server 2003 R2,Windows Server 2003,Windows XP Professional,Linux Stable   Kernel version 3.x,2.6,x,Red Hat Enterprise Linux 5,6,SUSE Linux Enterprise   Server 10,11,FreeBSD 9,VMware ESX/ESXi
